干雾抑尘主机

应用领域

干雾抑尘装置广泛适用于港口、火电、钢铁、矿场、化工等无组织排放场所固定污染源的密闭或半密闭空间,如:翻车机房、筛分塔、转接塔、破碎机房、装车楼、装卸船机等。

国内贸易: 0371-66390201

产品优势

  • 全自动智能控制系统

    干雾抑尘系统在抑尘主机上集成的PLC智能控制系统,使自动化控制程度和运行可靠程度大大提高,使干雾抑尘系统的操作更加简便直观。

  • 智能安全报警系统

    干雾抑尘一体机在水源不够或者设备发生故障时,自动发出警报信号,以便操作者迅速作出应对措施,以免影响生产。

  • 独一无二的亲水因子应用技术

    我公司干雾抑尘机引领干雾除尘新革命,率先将亲水因子技术应用在除尘领域,在干雾抑尘机中整合亲水因子添加系统,该系统拥有的全自动精确配比系统。

  • 干雾抑尘系统结构简单,维修方便

    微米级干雾抑尘装置结构简单,可靠性好,维修量少,维修费用低。

  • 投资、运行成本低

    无吸风、排风管路,无排尘(排污)系统,整体投资低
    可实现多种型号的喷嘴搭配使用,抑尘率高达98%以上

工作原理

一、超声波干雾抑尘机理:

超声波干雾抑尘装置采用模块化设计技术,由干雾抑尘机、超声波喷雾器、空压机、储气罐、水气连接管线和自动控制线路组成。

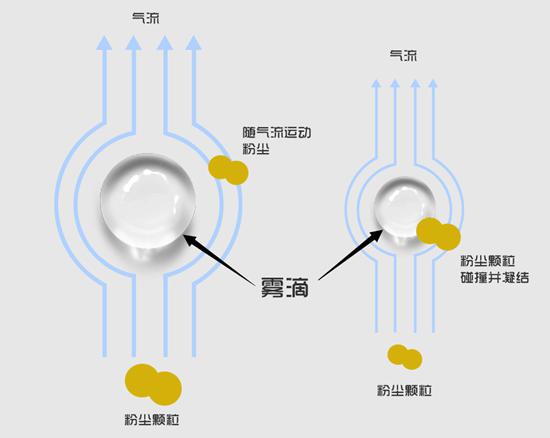

超声波干雾抑尘机理是压缩空气和水按照水汽配比混合到超声波喷雾器,由压缩空气冲开水汽雾化喷头的弹簧后进行加速并将水吸入水汽雾化喷头的加速震荡室进行破碎,并利用加速气体将破碎后的水雾颗粒从喷嘴喷出。超声波喷嘴产生的1~10微米的水雾颗粒,使水雾颗粒与粉尘充分相互粘结、聚结增大,并在自身的重力作用下沉降,从而达到抑尘的目的。实验表明,只有当水雾和粉尘颗粒的大小接近时,粉尘颗粒在运动时与水雾颗粒相互碰撞粘结在一起的机率大,抑尘效果佳。超声波干雾抑尘设备的特点如下:

★雾粒直径小,只有1—10微米大小的水雾颗粒,在捕捉大小约5微米以下的可吸入浮尘方面具有极佳的效果;

★ 喷出的水雾的方向准确性很强,雾索速度快,能迅速捕捉、屏蔽、切断粉尘扩散;

★ 出雾量大,雾索长度大。而且出雾量、雾索长度都可调。

二、超声波干雾系统:

超声波干雾抑尘系统采用模块化设计技术。由干雾抑尘机、喷雾器组件、空压机、储气罐、水气连接管线系统和自动控制线路组成。

(1)干雾抑尘机

将气、水过滤后,按开关程序控制电磁阀打开或关闭,经管道输送到喷雾组件中, 实现喷雾抑尘。

(2) 电控系统

电控系统是干雾抑尘装置的控制中心,集合了可编程控制器、保护电路、继电器以及与它们相关的元器件。为用户提供自动和手动 2 种操作模式, 在自动操作模式时, 可自动接收远程触发信号启动或停止喷雾器喷雾; 在手动模式,操作人员可以按压操作按钮启动或停止喷雾器喷雾。用户还可以通过 PLC 设置接口或触摸屏修改喷雾时间、周期等。

(33) 喷雾组件

接收由干雾机输送来的气、水并将其转化成水滴直径为 1~ 10 μm 的干雾, 按干雾机的控制指令喷向抑尘点。当干雾与粉尘颗粒相互接触、碰撞时, 使粉尘颗粒相互粘结、凝聚而变大, 并在自身的重力作用下沉降, 从而达到抑尘的作用。

(4) 水气连接管线

将干雾机、喷雾组件、气源、水源等用不同管径的管及管件按要求连接起来。

(5) 自动控制线路

将干雾机与皮带开启控制信号连接, 以便实现自动控制。

(6)储气罐

储气罐的作用是当空压机的排气量不能满足干雾抑尘系统瞬时排量要求时,先将螺杆式空气压缩机排出的压缩空气储存起来,以便满足干雾抑尘机的瞬时用气量。储气罐上面有个球阀和安全阀、并保证它们的密封。

(7)空压机

选用螺杆式空气压缩机的作用是为干雾抑尘系统提供标准气源。

技术参数

机器型号 干雾喷头数 耗水量



耗气量 进水口径 进水压力 进气口径 进气压力 主机功率



水过滤精度 气过滤精度
ATL60 ≤80个 ≤560L/H ≤9.2m³/min DN25 2公斤 DN32 6-7公斤 ≤1.1KW 50μm 50μm
ATL80 ≤200个 ≤1400L/H ≤23m³/min DN40 2公斤 DN50 6-7公斤 ≤2.2KW 50μm 50μm

应用案例

  • 某电厂渣库落渣点抑尘

    客户情况: 现场介绍:该现场为电厂渣库,渣库装车点工作时,粉尘大,不仅对现场工作人员身体健康危害大,由于粉尘大、能见度低,还增加了现场施工难度,甚至扩散的粉尘对整个厂区的环境和形象都有极大的破坏。

    生产情况: 每天卸料多次

  • 移动破碎站超声波干雾抑尘

    客户情况: 移动破碎站工作时,扬尘点多、扬尘量大、还有它移动特性经过谨慎考虑,与甲方达成合作共识,采用我公司干雾抑尘设备。解决了其他除尘方式对于移动式破碎站无法解决的现场环保和职业健康危害的问题。

    生产情况: 时产250吨/时,每天工作10小时

  • 皮带机导料槽干雾抑尘

    客户情况: 该客户是钢铁厂客户,由于物料在转接过程中,落料溜槽内、受料皮带机的导料槽内等由于落差产生诱导气流,诱导物料产生的粉尘沿溜槽、导料槽内的空隙处溢出,飞散至转运站内。带式输送机工作时,物料从皮带机头部落下,使溜槽内部产生扰动气流,小颗粒物料在气流的作用下扬起产生粉尘;物料下落过程中,物料颗粒之间、物料与溜槽之间发生碰撞,加剧粉尘产生。粉尘在扰动气流作用下,沿皮带机与溜槽头部的间隙飞散、溢出。采用我公司定制的干雾抑尘方案,效果显著。

    生产情况: 8小时/天
