伸缩溜筒

产品简介

TC系列伸缩溜筒是我公司结合国外先进技术，在散装物料装卸过程中多年的粉尘治理经验，针对中国市场，尤其是近年愈来愈严的环保要求，而研发的一款全新的环保型散料装卸设备，广泛应用于港口、料库等场合散装物料的装卸作业。

应用领域:

适用于火电厂、选煤厂、矿业、港口、钢铁、水泥陶瓷业、化工业等领域的皮带装船机、移动堆料机等多种工况。

在线交谈 留言咨询

国内贸易: 0371-66390201

产品优势

  • 环保型设计

    TC系列伸缩溜筒独特的设计构造，确保整个装卸作业环保无污染。其全自动智能控制系统使得底部防尘裙边始终紧贴料堆，确保底部冲击性粉尘无法外溢；独特的Cone-in-Cone设计，在中心溜筒衔接处形成负压，空气被吸入到锥筒内部，不会产生粉尘外溢；外置的吸尘系统，可以确保防尘罩内部形成负压，进一步防止产生粉尘污染。还可选装底部喷雾装置，雾化粒径小，抑尘效率高。

  • 适用广泛

    TC系列伸缩溜筒采用重载设计，最大通过量5000吨/小时，适用于各种严酷恶略工况。钢制中心溜筒，不仅适用于各种粉状物料，更可用于颗粒状或块状等高磨蚀性物料。

  • 设计灵巧

    TC系列伸缩溜筒采用了Cone-in-Cone 设计，溜筒可以完全叠合，溜筒收缩后高度低，中心锥筒规格一致，可以重复叠加，使得TC系列伸缩溜筒具有超群的伸缩行程，最大可达24米。全系标配上下行程开关，当伸缩溜筒全部收缩到最顶部或者下落到最底部时，自动停止驱动电机，保护提升驱动系统。多种溜筒材料可选:争对不同物料，尤其是高磨蚀性物料，可有多种溜筒材质可选，如：Q345低合金钢、304/316不锈钢、Hardox耐磨钢，或者溜筒内部加装陶瓷、橡胶衬板等防磨蚀措施。

  • 安全可靠

    重载驱动装置，安全可靠 TC系列伸缩溜筒采用意大利进口减速机，三倍于最大载荷选型，运行稳定可靠，锻造的钢制提升绞盘，绞盘钢丝绳入口、绳槽内部都被精密加工过，确保在钢丝绳提升下落过程中，尤其是钢丝绳运行稍有跑偏时，对钢丝绳的磨损降到最低，延长钢丝绳使用寿命。

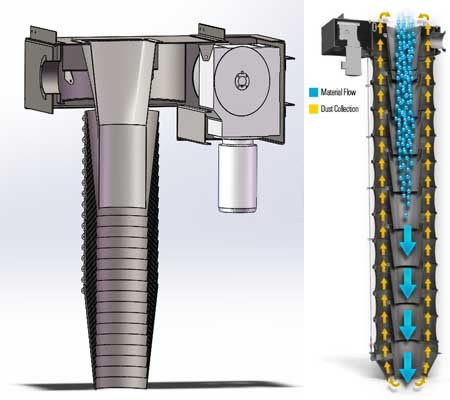

工作原理

TC系列伸缩溜筒有顶部驱动装置、中心溜筒、钢丝绳提升系统、防尘除尘护罩、底部防尘裙边、智能控制系统组成。伸缩溜筒通过顶部框架固定在物料输送设备的底部，物料通过中心溜筒落在料堆上，随着物料的堆积，料堆高度的升高，智能控制系统通过钢丝绳提升系统控制底部防尘裙边的高度，使其始终与料堆保持一个合适的距离，防止物料冲击料堆产生的粉尘外溢。

技术参数

设备型号 上升速度 功率范围 L*W 进口法兰尺寸 排风口尺寸 最大伸展长度H 最大行程 重量 通过能力 控制方式
28型 1500*1100 390*390 Φ250 11.5m 8m 1.5T 600TPH 遥控+自动
36型 1900*1300 490*490 Φ300 15.5m 12m 2T 1200TPH 遥控+自动
50型 2600*1800 650*650 Φ400 23m 18m 3T 2200TPH 遥控+自动
66型 3500*2400 800*800 Φ500 26m 20m 4T 4600TPH 遥控+自动
88型 4600*3200 1000*1000 Φ600 31m 25m 5.5T 6800TPH 遥控+自动

应用案例

  • 港口码头粉料卸载

    客户情况: 该客户系电厂客户，针对卸煤时产生的高浓度粉尘采用TC系列伸缩溜筒设备，防止物料冲击产生的粉尘外溢。

    生产情况: 日生产6-8小时
